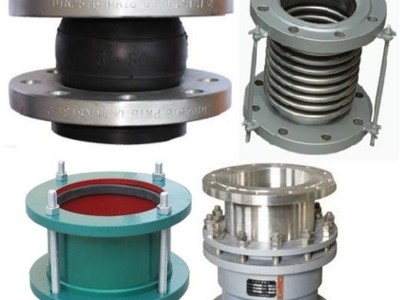

船用管路伸缩接头膨胀节波形补偿器

1：船用管路松套接头

型号：GB/T12465-1996

型式：A、B、SLQ、SLG型

公称压力：1.0、1.6MPa

公称通径：DN10-DN1200

适用介质：海水、淡水、污水、空气、油类和t≤205℃的蒸汽）

法兰尺寸：按CBM1013-81

A型——螺纹伸缩接头

B型——盖压式伸缩接头

SLQ——球铁填料函式接头

SLG——焊接式伸缩接头

主要材质：套简压盖为普通碳素钢A3、球墨铸铁

QT40015，限位螺钉为不锈钢1Cr18Ni9Ti，

密封圈为丁腈橡胶C-23-1



2：油污水生活污水国际通岸接头

型号：CB/T3657-94

型式：A、AS、B、BS型

公称压力：0.6MPa

公称通径：DN32-DN100

适用介质：油污水、生活污水

法兰连接：

A型——法兰连接尺寸按GB569的油污水通岸接头

AS型——法兰连接尺寸按GB2051的油污水通岸接头

B型——法兰连接尺寸按GB569的生活污水通岸接头

BS型——法兰连接尺寸按GB2051的生活污水通岸接头

主要材质：法兰、螺栓、盖为普通碳素钢Q235-A，

接管为无缝钢管C10，垫片为普通橡胶板

1615或耐油橡胶管3809



3：船用不锈钢波形补偿器

型号： GB/T12522-1996 CBM1033-81

型式：A、AS、BS型

公称压力：0.05、0.10MPa

公称通径：DN65-DN2000

适用介质：气体

连接形式：法兰

主要材质：不锈钢

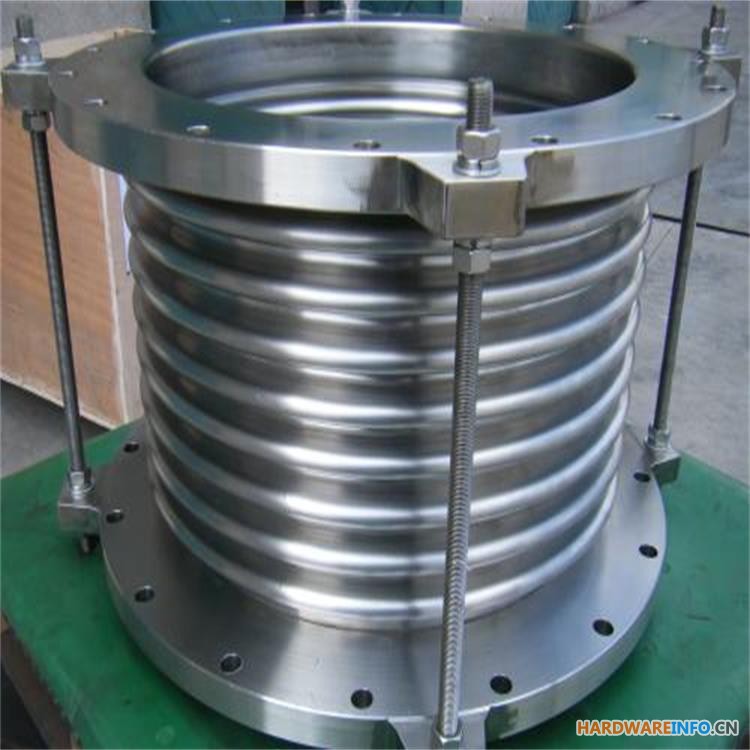

4：金属波形膨胀节

型号：CB1153-93

型式：A、AS、B、BS型

公称压力：0.4、0.6、1.0、1.6MP

公称通径：DN50-DN500

连接形式：法兰

适用介质：海水、压载、消防和油及t≤200℃的蒸汽（冷热水）



5：船用吸入口

型号：CB/T495-1995

型式：A、AS、B、BS型

公称通径：DN20-DN500

适用介质：淡水、海水、油

连接形式：法兰、焊接

主要材质：法兰、本体、支座为Q235-A，

接管为无缝钢管10，吸入口为HT200，

紧定螺钉为黄铜H6



6：船用甲板漏水口

型号：CB496-77、CBM1068-81

型式：YA/YB/YC/YD/TA/TB/SA/SB/SC型

公称通径：DN32-DN100

适用介质：水

主要材质：本体、格栅板、水封罩为A3F，

沉头螺钉为HSn62-1，阀杆为HMn58-2；

格栅板也可以用塑料、铸铁制造





7：整体钢制管法兰蝶阀专用法兰

型式：平面、突面、凹凸面

公称压力：0.6/1.0/2.5/4.0/6.3/1.0/16.0MPa

公称通径：DN10-DN2000

上海业竟阀门科技中心主营：船用压载水、脱硫塔、尾气排放、LNG、NG等系统配套阀门及管路附件;欢迎与我们联系！
