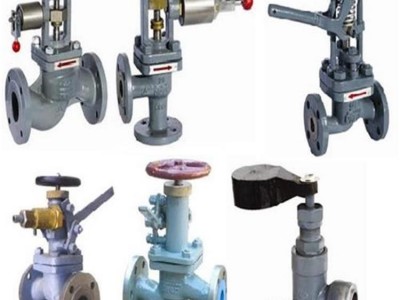

船用快关阀GB/T5744-1993 JIS F7399

船用快关阀

型号：GB/T5744-1993

型式：AS、AQ、ASS、AQS、BS、BQ、BSS、BQS型

公称压力：0.25MPa

公称通径：DN20-DN150

适用介质：滑油、燃油和其他油类

连接形式：法兰

主要材质：阀体、阀盖为铸钢ZG230-450，

缸体为铸铝青铜CuAl9Mn2，阀盘为碳素钢\钢45，

阀杆、活塞杆为不锈钢2Cr13，活塞为锌黄铜CuZn38

（AS直通手动，BQ直角气动）



船用外螺纹重块式快关阀

型号：GB1850-1984

型式：AS、BS型

公称压力：2.5MPa

公称通径：DN10-DN32

适用介质：燃油

连接形式：螺纹

主要材质：阀体、阀盖为碳素钢Q235-A，

阀盘为优质碳素钢\钢45，阀杆为不锈钢

20Cr13，手柄为球墨铸铁QT400-18

船用日标快关阀速闭阀

型号：JIS F7399

型式：直通、直角

公称压力：0.5、1.0MPa

公称通径：DN25-DN80

适用介质：水、空气、油

主要材质：阀体、阀盖、阀盘、阀座为ZCuSn5Pb5Zn5，

阀杆为HPb59-1，操作杆为1Cr13，垫片为非石棉，

手轮为HT200

法兰铸钢闸阀GB/T466-1995

型式：A、AS型

公称压力：1.0、0.6、0.4、0.25 Mpa

适用介质：海水、淡水、滑油

公称通径：DN50- DN500

主要零部材质：阀体、阀盖、阀芯为铸钢ZG230-450，阀杆为不锈钢2Cr13，

螺母为铝青铜CuAl9Mn2

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀，亦叫明杆闸阀。

通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，

将旋转运动变为直线运动，也就是将操作转矩变为操作推力。

开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，

但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，

即开不动的位置，作为它的全开位置。

为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2－1圈，

作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置即行程来确定。

有的闸阀，阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，

这种阀门叫做旋转杆闸阀，或叫暗杆闸阀。

上海业竟阀门科技中心主营：船用压载水、脱硫塔、尾气排放、LNG、NG等系统配套阀门及管路附件;欢迎与我们联系！
