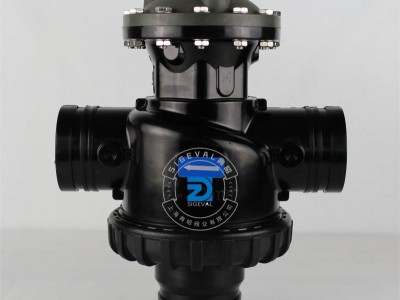

两位三通阀工作原理：
待处理水由进水管进入两位三通阀，经阀门控制，水流进入各个单元过滤。过滤后的水从过滤单元内部通道流入出水口。随过滤的进行，
过滤器吸附的杂质增多，当压力差达到设定值或设定时间时，系统进入反冲洗模式。控制器首先发信号给第一个过滤单元对应的三通阀，
该阀将改变水流的方向，关闭进水导通排污口。反冲洗水在压力作用下经出水管冲入过滤器进行洗涤，污水由排污口派出。
洗涤完毕该单元恢复过滤模式，系统对下一单元进行反冲洗，直到所有单元冲洗完毕系统恢复过滤模式。根据出水管压力情况，
在压力不足以支持反冲洗的情况下，将在出水管安装电动磁阀控制水流量以满足冲洗要求。
