AB伺服电机MPL-A1520U-EJ74AA
Allen-Bradley(AB ):运动控制-电机，伺服
MP-Series 低惯量伺服电机
MP-Series 低惯量 (MPL) 伺服电机是高输出无刷电机，使用创新设计特性减小电机尺寸，
同时具备高得多的转矩。这些紧凑型无刷伺服电机可满足高性能运动系统的苛刻要求。
此系列的伺服电机通常与 Allen-Bradley Kinetix 2000、Kinetix 6000、Kinetix 7000
和 Ultra 3000 伺服驱动器系列一起使用。这些电机有九种框架尺寸。

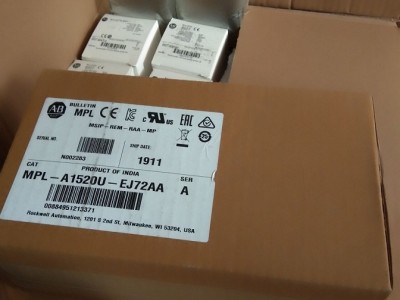

MPL-A1520U-EJ72AA
MPL-A1520U-EJ74AA
MPL-A1530U-EJ72AA-Bulletin MPL - Low-Inertia Brushless Servo Motors Product, 230 V,
frame Size 15 = 63 mm (2.48 in.), Stack Length 30 = 76.2 mm (3.0in.), 7000 RPM, Single-turn High-resol...
MPL-A1530U-EJ74AA
MPL-A220T-EJ72AA
MPL-A220T-EJ74AA
230 Volt Motor Specifi cations
产品型号 转速 功率 转子惯性 连续扭矩
MPL-A1510V 8000 0.16 0.0000074 (0.000065) 0.26 (2.3) 0.77 (6.8) 1.1 3.4
MPL-A1520U 7000 0.27 0.000013 (0.00012) 0.49 (4.3) 1.58 (14) 1.8 6.1
MPL-A1530U 7000 0.39 0.000023 (0.00020) 0.90 (8.0) 2.82 (25) 2.8 10.1
MPL-A210V 8000 0.37 0.000015 (0.00013) 0.55 (4.9) 1.52 (14) 3.1 10.2
MPL-A220T 6000 0.62 0.000039 (0.00035) 1.61 (14) 4.74 (42) 4.5 15.5
MPL-A230P 5000 0.86 0.000063 (0.00056) 2.10 (19) 8.20 (73) 5.4 23.0
MPL-A310P 5000 0.73 0.000044 (0.00039) 1.58 (14) 3.61 (32) 4.9 14.0
MPL-A310F 3000 0.46 0.000044 (0.00039) 1.58 (14) 3.61 (32) 3.2 9.3
MPL-A320P 5000 1.3 0.000078 (0.00069) 3.05 (27) 7.91 (70) 9.0 29.5
MPL-A320H 3500 1.0 0.000078 (0.00069) 3.05 (27) 7.91 (70) 6.1 19.3
MPL-A330P 5000 1.8 0.00012 (0.0010) 4.18 (37) 11.1 (98) 12.0 38.0
MPL-A420P 5000 2.0 0.00026 (0.0023) 4.74 (42) 10.2 (90) 12.7 46.0
MPL-A430P 5000 2.2 0.00038 (0.0033) 5.99 (53) 19.8 (175) 16.8 67.0
MPL-A430H 3500 1.8 0.00038 (0.0033) 6.21 (55) 19.8 (175) 12.2 45.0
MPL-A4530F 2800 1.9 0.00040 (0.0036) 8.36 (74) 20.3 (180) 13.4 42.0
MPL-A4530K 4000 2.5 0.00040 (0.0036) 8.13 (72) 20.3 (180) 19.5 62.0
MPL-A4540C 1500 1.5 0.00052 (0.0046) 10.2 (90) 27.1 (240) 9.4 29.0
MPL-A4540F 3000 2.6 0.00052 (0.0046) 10.2 (90) 27.1 (240) 18.4 58.0
MPL-A4560F 3000 3.0 0.00078 (0.0067) 14.1 (125) 34.4 (305) 22.0 66.0
MPL-A520K 4000 3.5 0.000783 (0.0069) 10.7 (95) 24.3 (215) 23.0 65.0
MPL-A540K 4000 5.5 0.00147 (0.013) 19.4 (172) 48.6 (430) 41.5 120.0
MPL-A560F 3000 5.3 0.00213 (0.019) 26.8 (237) 61.0 (540) 42.0 120.0
