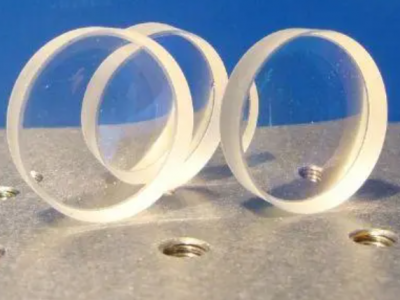

BaF2平凸球面透镜

BaF2平凸球面透镜

材　　料:BaF2(氟化钡)

设计波长:4.0μm

焦距公差:±1%

外形公差:+0.0/-0.1mm

厚度公差:±0.2mm

面　　型:λ/2@632.8nm

光 洁 度:80-50

偏　　心:<3'

有效孔径:>80%

倒　　边:<0.2×45°

镀　　膜:IR AR Coating 3-5μm

BaF2平凸球面透镜                  (尺寸及镀膜可按用户需求定制)单位(mm)

编号(NO.) 焦距(EFL) 直径(Dia) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)

LL18A0309R 15.00 12.70 6.85 6.30 2.00 10.68

LL18A0506R 20.00 12.70 9.13 4.60 2.00 16.84

LL18A0259R 40.00 12.70 18.27 3.10 2.00 37.87

LL18A0583R 30.00 25.40 13.70 10.60 2.00 22.72

LL18A0835R 50.00 25.40 22.83 5.90 2.00 45.95

LL18A0270R 75.00 25.40 34.25 4.40 2.00 71.98

LL18A0737R 100.00 25.40 45.67 3.80 2.00 97.39

LL18A0618R 150.00 25.40 68.50 3.20 2.00 147.80

LL18A0606R 200.00 25.40 91.34 2.90 2.00 198.01

LL18A0978R 500.00 25.40 228.35 2.40 2.00 498.35

LL18A0209R 750.00 25.40 342.52 2.20 2.00 748.49

LL18A0820R 1000.00 25.40 456.70 2.20 2.00 998.49
