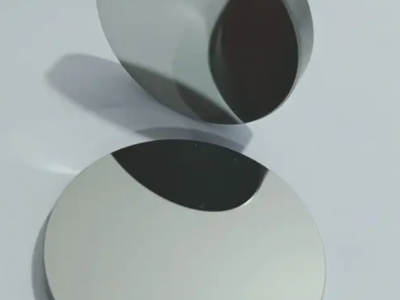

Ge平凸球面透镜

Ge平凸球面透镜

材　　料:Ge(锗)

设计波长:10.6μm

焦距公差:±1%

外形公差:+0.0/-0.1mm

厚度公差:±0.2mm

面　　型:λ/2@632.8nm

光 洁 度:60-40

偏　　心:<3'

有效孔径:>80%

倒　　边:<0.2×45°

镀　　膜:IR AR Coating 8-12μm



Ge平凸球面透镜                  (尺寸及镀膜可按用户需求定制)单位(mm)

编号(NO.) 焦距(EFL) 直径(Dia) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)

LL15A9410R 15.00 12.70 45.04 2.50 2.00 14.38

LL15A9015R 20.00 12.70 60.06 2.30 2.00 19.43

LL15A9280R 40.00 12.70 120.11 2.20 2.00 39.45

LL15A9509R 25.40 25.40 76.27 3.10 2.00 24.63

LL15A9659R 50.00 25.40 150.14 4.00 3.50 49.00

LL15A9977R 75.00 25.40 225.21 4.00 3.60 74.00

LL15A9928R 100.00 25.40 300.28 4.00 3.70 99.00

LL15A9701R 150.00 25.40 450.42 4.00 3.80 149.00

LL15A9792R 200.00 25.40 600.56 4.00 3.90 199.00

LL15A9953R 500.00 25.40 1501.39 2.10 2.00 499.48

LL15A9702R 750.00 25.40 2252.09 2.00 2.00 749.50

LL15A9942R 1000.00 25.40 3002.79 2.00 2.00 999.50
