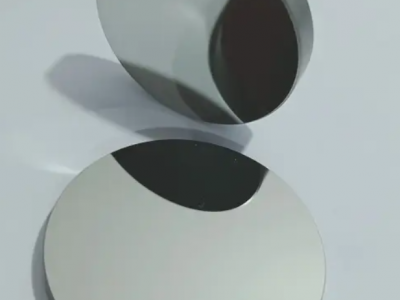

Si平凸球面透镜

Si平凸球面透镜

材　　料:Si(硅)

设计波长:4.0μm

焦距公差:±1%

外形公差:+0.0/-0.1mm

厚度公差:±0.2mm

面　　型:λ/2@632.8nm

光 洁 度:60-40

偏　　心:<3'

有效孔径:>80%

倒　　边:<0.2×45°

镀　　膜:IR AR Coating 3-5μm

Si平凸球面透镜                  (尺寸及镀膜可按用户需求定制)单位(mm)

编号(NO.) 焦距(EFL) 直径(Dia) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)

LL16A8308R 15.00 12.70 36.38 2.60 2.00 14.24

LL16A8126R 20.00 12.70 48.51 2.40 2.00 19.30

LL16A8943R 40.00 12.70 97.01 2.20 2.00 39.36

LL16A8281R 25.40 25.40 61.60 3.30 2.00 24.44

LL16A8862R 50.00 25.40 121.27 4.00 3.30 48.83

LL16A8949R 75.00 25.40 181.90 4.00 3.60 73.83

LL16A8020R 100.00 25.40 242.53 4.00 3.70 98.83

LL16A8336R 150.00 25.40 363.80 4.00 3.80 148.83

LL16A8019R 200.00 25.40 485.06 4.00 3.80 198.83

LL16A8023R 500.00 25.40 1212.65 2.10 2.00 499.39

LL16A8599R 750.00 25.40 1818.98 2.00 2.00 749.42

LL16A8810R 1000.00 25.40 2425.30 2.00 2.00 999.42
