编号 | 性能指数 | FSDM-4020CNC | ||
1 |
行程范围 | X轴行程 | 4000mm | |
Y轴行程 | 2000mm | |||
Z轴行程 | 800mm | |||
C轴行程 | ±360° | |||
A轴行程 | ±115° | |||
2 | 工作台尺寸 | 4000*2000mm | ||
3 | 精度 | 运动定位精度 | ±0.05mm/M | |
重复定位精度 | ±0.05mm | |||
系统分辨率 | 0.001mm | |||
4 |
结构 | 台面结构 | 铝合金吸夹台面 | |
传动结构 | XYZ轴精密滚珠丝杆+线性导轨 | |||
5 | 速度 | 空程速度 | 30000mm/min | |
加工速度 | 15000mm/min | |||
6 | 主轴 | 主轴功率 | 12KW | 6000-24000rpm/min |
7 | 刀库形式 | 12工位伞式刀库 | ||
8 | 刀柄形式 | HSK-F63 | ||
9 | 驱动模式 | 安川交流伺服驱动系统 | ||
10 | 控制系统 | 新代数控系统 | ||
11 | 真空吸附功率 | 7.5KW | ||

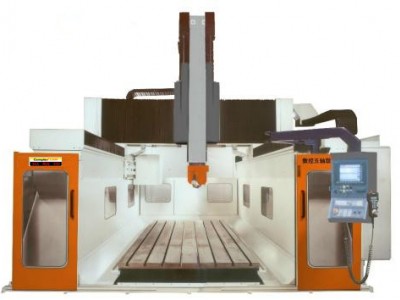

■ 本款设备采用天车式龙门移动、工作台固定结构。
■ 可加工材料：碳纤维、玻璃钢、复合材料、PMI泡沫、聚氨酯泡沫、泡沫、树脂、代木、蜂窝、塑料等非金属材料和铝合金等软金属。
■ 可根据客户需求定制加工尺寸。
