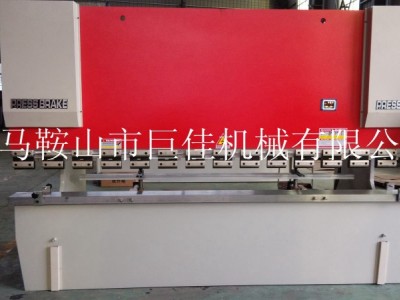

不锈钢加工4米数控剪板机 4米数控剪板机折弯机价格
机器主要性能特点：
1、机器为全钢焊接机构，液压上传动，振动消除应力，机器强度高、刚性好。液压摆式剪板机是通过采用主油缸（固定在墙板上）做向下剪切运动、氮气缸回程，因此简化液压系统、运行更稳定。摆式剪板机的上刀架在剪切过程中绕一固定轴线作圆弧摆动，通过杠杆作用，支点受力小，可提高剪切刃寿命、机器寿命，整机结构紧凑，并能无极调节上刀架的行程量，大大提高工作效率。
2、数控系统功能（荷兰Delem）：全中文显示，便于操作。后挡料装置为机动块调整，具有
单向和双向定位功能，能有效消除丝杠间隙，具有退让选料功能，避免挡料装置与工件的干涉，减少磨损，提高定位精度，具有自动或手动搜索参考点功能。具有断电位置记忆功能，对参数、位置及程序进行现场保护。具有多步加工编程功能，可实现多步动运行，完成多工步零件一次性加工，提高生产效率。
3、采用防护栅与电器箱联锁人生安全保护装置。
4、采用先进的集成式液压系统，可靠性好。
主要配置：（选配）
1、电气控制主要电器元件由施耐德生产。
2、油缸的主要密封件由日本华尔卡公司生产。
3、液压系统全部采用插装阀控制，液压主原件采用德国HOERBIGER公司.
4、刀片由上海机械厂生产的“上刀牌”刀片（6CrW2Si）。
5、液压泵采用航天标准低噪音内啮合齿轮泵NT3系列（上海诚捷）。
6、选用中国台湾HIWIN 直线导轨和滚珠丝杠。
7、选用日本松下Panasonic 或者 三菱 伺服驱动器和伺服电机。
8、液压系统选用德国EMB管路接头，保证液压系统长期运行中的稳定。
型号 | 可剪板厚 | 可剪板宽 | 剪切角度 | 行程次数 | 后挡料调节 | 主电机 | 外形尺寸(L×W×H)(mm) |
4×2500 | 4 | 2500 | 1°30 | ≥18 | 20-600 | 4 | 3040×1610×1650 |
4×3200 | 4 | 3200 | 1°30 | ≥14 | 20-600 | 5.5 | 3840×1610×1650 |
4×4000 | 4 | 4000 | 1°30 | ≥10 | 20-600 | 5.5 | 4640×1705×1700 |
4×5000 | 4 | 5000 | 1°30 | ≥10 | 20-600 | 7.5 | 5786×2200×2160 |
6×2500 | 6 | 2500 | 1°30 | ≥18 | 20-600 | 7.5 | 3140×1610×1650 |
6×3200 | 6 | 3200 | 1°30 | ≥14 | 20-600 | 7.5 | 3840×1610×1650 |
6×4000 | 6 | 4000 | 1°30 | ≥10 | 20-600 | 7.5 | 4640×1705×1700 |
6×5000 | 6 | 5000 | 1°30 | ≥10 | 20-750 | 11 | 5786×2200×2160 |
6×6000 | 6 | 6000 | 1°30 | ≥7 | 20-800 | 15 | 6900×2570×2280 |
8×2500 | 8 | 2500 | 1°30 | ≥14 | 20-600 | 11 | 3040×1610×1650 |
8×3200 | 8 | 3200 | 1°30 | ≥10 | 20-600 | 11 | 3840×1610×1650 |
8×4000 | 8 | 4000 | 1°30 | ≥8 | 20-600 | 11 | 4860×1705×1700 |
8×5000 | 8 | 5000 | 1°30 | ≥7 | 20-750 | 15 | 5786×2252×2310 |
8×6000 | 8 | 6000 | 1°30 | ≥5 | 20-750 | 18.5 | 6900×2570×2280 |
10×2500 | 10 | 2500 | 1°30 | ≥11 | 20-800 | 15 | 3350×2050×1950 |
10×3200 | 10 | 3200 | 1°30 | ≥10 | 20-600 | 15 | 4050×2050×1950 |
10×4000 | 10 | 4000 | 1°30 | ≥12 | 20-600 | 18.5 | 4800×2200×2100 |
12×2500 | 12 | 2500 | 1°30 | ≥11 | 20-600 | 18.5 | 3350×2050×1950 |
12×3200 | 12 | 3200 | 1°30 | ≥10 | 20-800 | 18.5 | 4020×2050×2230 |
12×4000 | 12 | 4000 | 1°30 | ≥8 | 20-800 | 18.5 | 4820×2400×2730 |
16×2500 | 16 | 2500 | 2° | ≥8 | 20-800 | 18.5 | 3520×2060×2350 |
16×3200 | 16 | 3200 | 2° | ≥7 | 20-800 | 22 | 4062×2300×2320 |
16×4000 | 16 | 4000 | 2° | ≥5 | 20-800 | 22 | 4850×2350×2300 |
|
