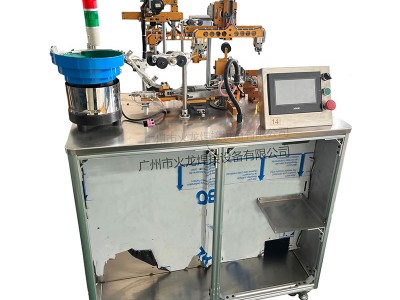

全自动磁环勾线机

主要特点

1.   一款全新的专门针对磁环共模电感对称绕法设计的高端全自动磁环勾线机，取代人工钩针拉线，自动送磁环、自动送线、自动绕线、自动剪线、自动排线、自动落料。

2.   轻松解决对微型磁芯、细线、磁环内外径细小，人手取放困难，实现智能自动化，使生产过程无需人手参与，大大增加了生产工人的效率。

3.   保证了生产出的磁芯质量稳定，线圈排列均匀，绕组紧密，电磁漏感小，绕线圈数准确。

4.   自动上下料，上一次磁芯可以运转2小时以上，铜线整轴上料，缺料报警，缺料会自动停机，安全保障，一人可看多台机，24小时作业，生产效率可达到人工绕线3倍以上。

5.   全新控制系统，PLC人机界面一体化，操作简单，性能稳定，可储存1000个绕线程序，每个绕线程序可编辑10个不同的绕线步序，满足不同的产品需求。

6.   磁芯可非晶，铁粉芯，铁硅铝等材料，线材可使用铜线，铝线，速度可调，更换不同规格方便快捷。

7.    广泛应用于电子产品（无限蓝牙耳机，门控主机，IC卡，机顶盒，PC主板，显卡等），家电（电冰箱、洗衣机、摄像机、小尺寸的荧光灯、录音机、彩电等），AC调频器、传真、电源供应器，轿车等

主要参数

型号	RX-10	RX-25	RX-35
输入电压	380V 50/60HZ	380V 50/60HZ	380V 50/60HZ
线长(mm)	100~1500	100~1500	100~1500
线径(mm)	0.5~1.0	0.5-1.0	0.6-1.5
磁环外径（mm）	5-10	15-25	25-35
磁环高度（mm）	2-10	5-15	10-20
产量(个/小时)	300-400	100-150	100-150



广东火龙智能装备有限公司主营：通用焊接设备;欢迎与我们联系！
