脉冲形数字源表+10A脉冲源表订货信息

脉冲源表简介

P系列脉冲源表是普赛斯在直流源表的基础上新打造的一款高精度、大动态、数字触摸源表，汇集电压、电流输入输出及测量等多种功能，Z大脉冲输出电流达10A，Z大输出电压达300V，支持四象限工作，因此能广泛的应用于各种电气特性测试中。P系列源表适用于各行各业使用者，特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。

脉冲源表应用

•纳米材料特性测试，石墨烯、纳米线等
•有机材料特性测试，电子墨水、印刷电子技术等
•能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等
•分立半导体器件特性测试，电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等
•传感器特性测试，电阻率、霍尔效应等

脉冲形数字源表+10A脉冲源表特点

•5寸触摸显示屏全图形化操作
•内置强大的功能软件，加速用户完成测试，如LIV、PIV
•源及测量的准确度为0.1%，分辨率5位半
•四象限工作（源和肼），源及测量范围广：电流低至1pA，电压高至300V
•Z小脉冲宽度100uS
•丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
•支持USB存储，一键导出测试报告
•支持多种通讯方式，RS-232、GPIB及以太网

技术指标

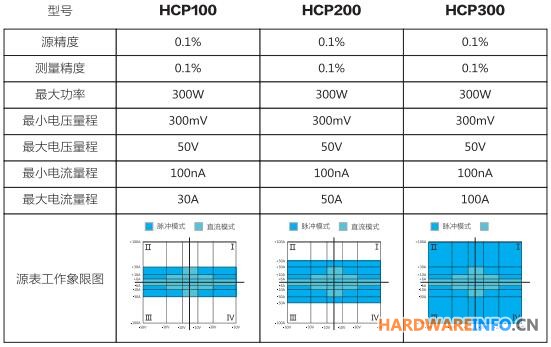

 电压及电流精度：(不同型号电压量程由差异，以选型指南为准)


电压	源		测量
量程	分辨率	准确度±(%                                                                           rdg.+volts)	分辨率	准确度±(%                                                                           rdg.+volts)
300mV	30uV	0.1%±300uV	30uV	0.1%±300uV
3V	300uV	0.1%±500uV	300uV	0.1%±500uV
30V	3mV	0.1%±3mV	3mV	0.1%±3mV
100V	10mV	0.1%±10mV	10mV	0.1%±10mV
300V	30mV	0.1%±30mV	30mV	0.1%±30mV
电流	源		测量
量程	分辨率	准确度±(% rdg.+A)	分辨率	准确度±(%                                                                       rdg.+A)
10nA	1pA	0.1%±50pA	1pA	0.1%±50pA
100nA	10pA	0.1%±0.1nA	10pA	0.1%±0.1nA
1uA	100pA	0.1%±1nA	100pA	0.1%±1nA
10uA	1nA	0.1%±5nA	1nA	0.1%±5nA
100uA	10nA	0.1%±50nA	10nA	0.1%±50nA
1mA	100nA	0.1%±300nA	100nA	0.1%±300nA
10mA	1uA	0.1%±5uA	1uA	0.1%±5uA
100mA	10uA	0.1%±20uA	10uA	0.1%±20uA
1A	100uA	0.1%±2mA	100uA	0.1%±2mA
3A	300uA	0.1%±3mA	300uA	0.1%±3mA
10A	1mA	0.1%±5mA	1mA	0.1%±5mA



脉冲技术指标如下：

Z大电流极限	Z大脉宽	Z大占空比
100mA@300V	DC，无限制	100%
1A@30V	DC，无限制	100%
1A@300V	5mS	3%
3A@100V	10mS	5%
10A@30V	1mS	5%

Z小可编程脉宽200us，在部分量程上脉宽大于该值；脉宽可编程分辨率20us，脉宽编程精度±10uS。

其它技术指标如下：

源限度：直流模式Z大输出功率30W，脉冲模式Z大功率300W，4象限源或肼模式；

       过量程：     105%量程，源和测量；

稳定负载电容：<22nF；

宽带噪声(20MHz)：3mV RMS（典型值），<20mV    Vp-p（典型值）；

FORCR HI和SENSE     HI之间的Z大电压为：3V；

FORCR LO和SENSE     LO之间的Z大电压为：3V；

线缆保护电压：输出阻抗30KΩ，输出电压偏移<5mV；

Z大采样速率：100000   S/s；

触发：支持IO触发输入及输出，触发极性可配置；

输出接口：后面板接口；

通信口：RS-232、GPIB、以太网；

电源：AC  100~240V   50/60Hz；

工作环境：25±10℃；

尺寸：106mm高 ×          255mm宽 ×          425mm长；

质保期：1年；
