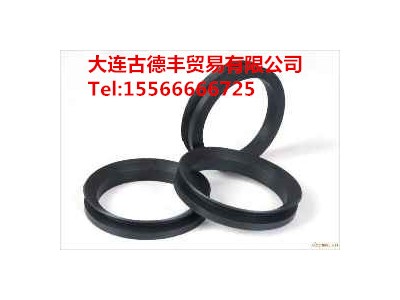

Y型密封圈的截面呈Y形，是一种典型的唇形密封圈。广泛应用于往复动密封装置中，其使用寿命高于O型密封圈。Y型密封圈的适用工作压力不大于40MPa，工作温度为-30~80℃。
Y型密封圈按照截面的长宽比例不同，可以分为宽型Y型密封圈、窄型Y型密封圈和Yx型密封圈等。宽截面的Y型密封圈的耐压力略小于窄型Y型密封圈，只能适用于P<20MPa的工作环境，而窄型Y型密封圈可用于工作压力P<32MPa的场合。
Y型密封圈按照两唇的高度是否一致，又可以分为轴用的不等高唇Y型密封圈、孔用的不等高唇Y型密封圈和轴孔通用的等高唇Y型密封圈。Y型密封圈的制造材质不同，还能将其分为氟橡胶Y型密封圈、聚氨酯橡胶Y型密封圈。
Y形密封圈依靠其张开的唇边贴于密封副偶合面。无内压时，仅仅因唇尖的变形而产生很小的接触压力。在密封的情况下，与密封介质接触的每一点上均有与介质压力相等的法向压力，所以唇形圈底部将受到轴向压缩，唇部受到周向压缩，与密封面接触变宽，同时接触应力增加。当内压再升高时，接触压力的分布形式和大小进一步改变，唇部与密封面配合更紧密，所以密封性更好，这就是Y形圈的"自封作用"。由于这种自封作用，一个Y形圈能有效的封住32MPa的高压。
压力赋能型密封的有效密封压力等于预压力与流体压力之和。Y形密封圈通过唇边的作用将流体压力有效作用于密封，其预压力可以降到很小值，并且流体压力越高，预压力的效用越小，在高压场合，预压力的作用可以忽略不计。这时降低密封摩擦力是有利的，因为密封摩擦力与密封接触压力成正比。所以Y形密封圈在保证密封的同时，摩擦力小于挤压型密封。
Y形密封圈主要用于往复密封，由其工作原理可知，Y形圈安装时，唇口要对着压力高的一侧，才能发挥作用，所以Y形密封圈只能单向起作用。
