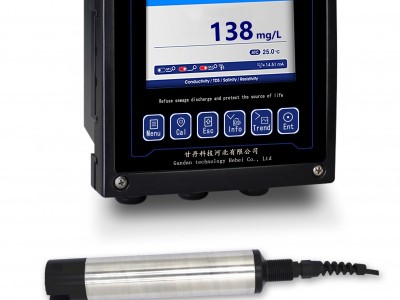

在线式悬浮物监测仪
型号：GD32-YCSS1
GD32-YCSS1在线式悬浮物监测仪是由显示主机与配套传感器组成，达到实时监测水质参数变化的目的，为水质分析提供准确数据，也可用于配套自动化水质控制系统使用。
仪表特点
● LCD点阵式彩色液晶显示大屏
● 智能按键式菜单切换操作模式
● 独特的数据记录、曲线显示功能
● 手动或自动温度补偿模式
● 三组继电器控制开关
● 高限、低限、迟滞量控制
● 4-20mA、RS485多种输出方式，便于用户选择
● 同一界面显示悬浮物值、温度、电流值等，数据直观
● 可设密码保护，防止非工作人员误操作导致数据偏离
应用领域
适用于河水、湖泊、饮用水、生活污水、工业废水、环保等
技术参数
传感器参数 | ||||
测量范围 | 0.01—500mg/L | 测量精度 | 小于测量值的±2% | |
测量方式 | 90°红外 | 输 出 | RS485 MODBUS RTU | |
测量下限 | 2mg/L | 校 准 | 标液校准、水样校准 | |
压力范围 | ≤0.3Mpa | 壳体材料 | POM+316不锈钢 | |
温度范围 | 0到45℃ | 防水等级 | IP68 | |
连接方式 | 4芯电缆 | 尺 寸 | 直径50mm*长度223mm | |
安装螺纹 | G3/4尾螺纹 | 电缆长度 | 标配10米电缆，可延长至100米 | |
电 源 | 9~36VDC | |||
仪表参数 | ||||
接入信号 | RS485通讯传感器 | 2路电流输出 | 0/4～20mA(负载电阻＜750Ω) | |
通讯输出 | RS485 MODBUS RTU | 直流供电 | 9～36VDC，功率≤3W | |
交流供电 | 85～265VAC±10%,50±1Hz， | 功率 | ≤3W | |
安装方式 | 面板式、壁挂式、管道式 | 三组继电器控制触点 | 5A 250VAC，5A 30VDC | |
外型尺寸 | 144×144×118mm | 防护等级 | IP65 | |
面板开孔尺寸 | 138×138mm | 仪表重量 | 0.8kg | |
仪表工作环境 | ||||
环境温度 | -10～60℃ | |||
相对湿度 | 不大于90% | |||
磁场要求 | 除地球磁场外周围无强磁场干扰 | |||
